一、【產品介紹】

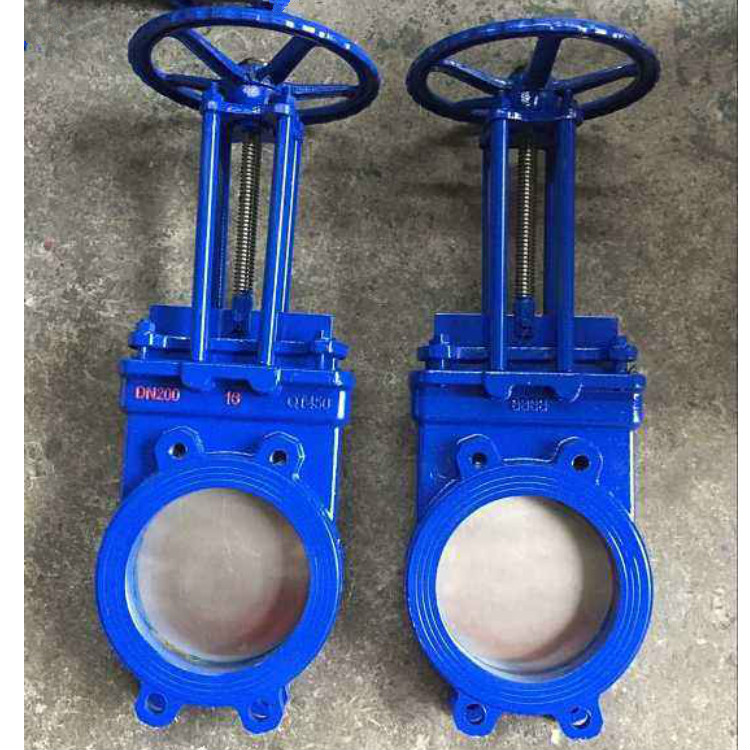

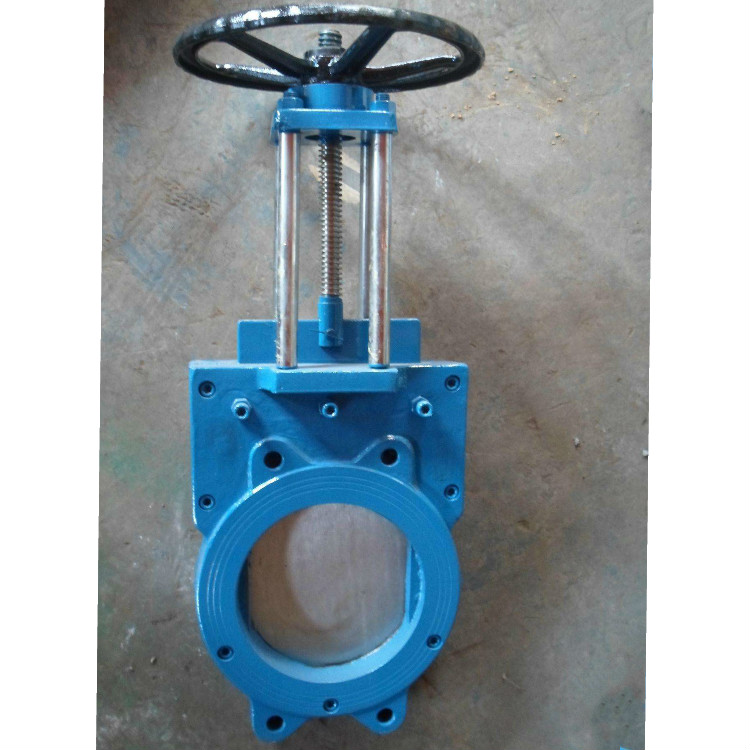

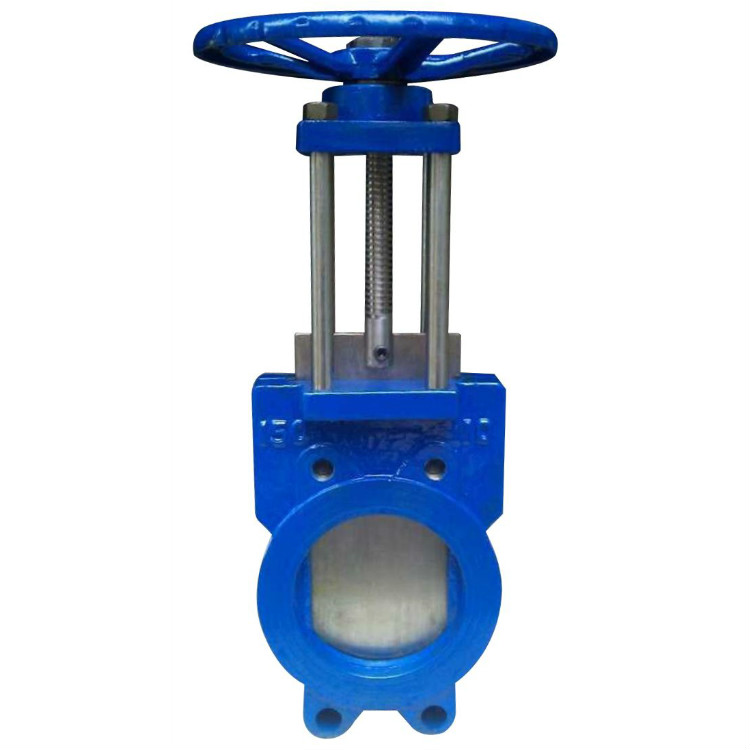

Z73X手動漿液閥

產品型號        Z73X         主體材料        鑄鐵

公稱通徑        50-1000(mm)

本廠生產的新型漿液閥是在吸收和消化國內外先進閥體技術基本上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多特點，同時具備手動、電液動操作功能。電氣控制方式有：行程開關控制、位置顯示儀控制，實現了機、電、儀、液一體化功能。

二、【漿液閥結構形體及特征】

a、閥體結構形式及密封方式

本廠新型漿液閥分對夾式和整體式兩種，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構：整體式閥體密封采用“0”型復合密封結構，克服了原對夾式漿液閥采用“U”型密封墊受力后移易位和變形、介質外泄等特點。閘板采用刀型結構，解決了灰漿沉淀在密封槽內而使閥門關閉不嚴、外泄漏等問題。

b、驅動裝置

手動裝置：操作簡單，適用于力矩較小閥門。

電液動裝置：適用于力矩較大，力和速度可調，可任意位置瑣定的閥門裝置。

三、【漿液閥適用介質】

采礦、鋼鐵工業——用于煤漿、濾渣漿等。

凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

造紙工業——用于任何濃度紙漿、料水混合物。

制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。

食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。

電站除灰——用于灰渣漿。

四、【產品用途】

漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置

五、【漿液閥產品特點】

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔和石墨填料，密封可靠，操作輕便靈活

六、【漿液閥引用標準】

設計制造：JB/T 8691-98

結構長度：GB/T 15188.2-94

法蘭連接尺寸：GB/T 9113-2000

閥門檢查和試驗：GB/T 13927-92

七、【漿液閥性能參數】

Z73X手動漿液閥主要外形及連接尺寸
