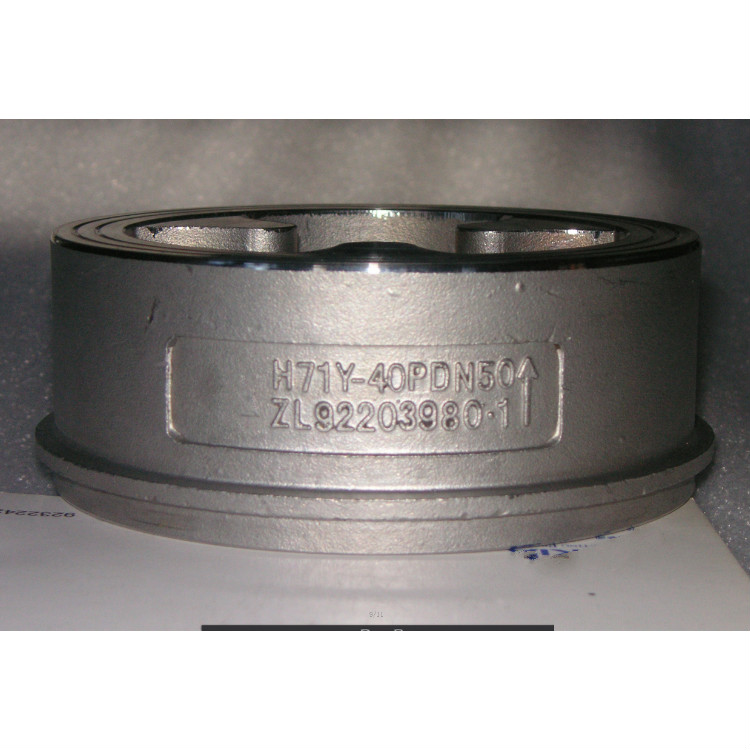

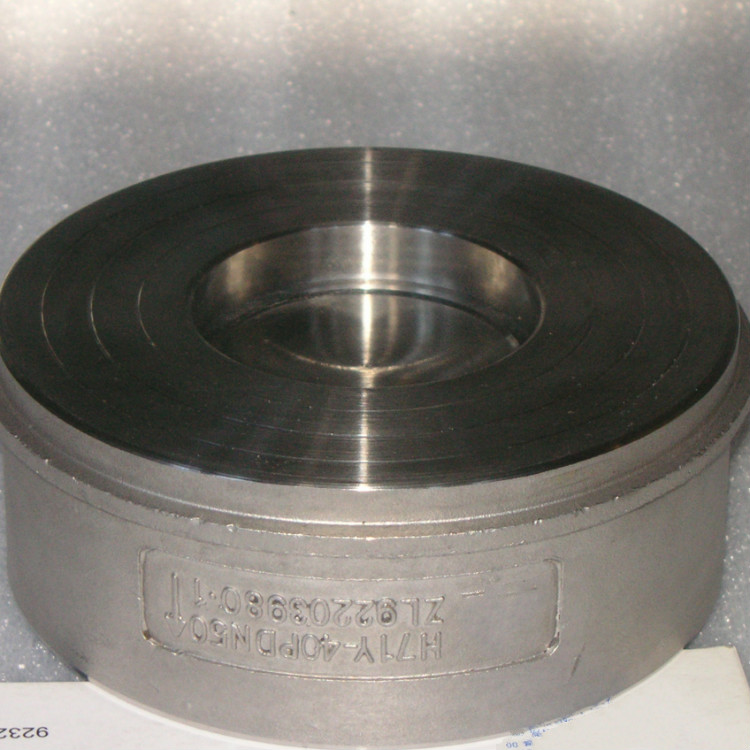

H71H/X/F/W對夾升降式止回閥

下一條：H74H/X/W超薄對夾式止回閥

上一條：H14W不銹鋼內螺紋旋啟式止回閥

產品概況應用案例

H71W/H型對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，質量輕、體積小、結構短；水錘壓力小，閥瓣關閉快速；流體阻力小，流道通暢；動作靈敏，密封性能好。

【結構圖】

【主要外形尺寸】

公稱通徑	L	D			公稱通徑	L	D
公稱通徑	L	1.6	2.5	4.0	公稱通徑	L	1.6	2.5	4.0
15	25	48	48	48	80	71	140	140	140
20	31.5	58	58	58	100	80	160	165	165
25	35.5	68	68	68	125	110	190	195	195
32	40	80	80	870	150	125	215	225	225
40	45	90	90	90	200	160	270	285	390
50	56	105	105	105	250	200	330	340	350
65	63	125	125	125	300	250	385	400	415

【主要零件材料】

型號	彈簧	閥瓣	閥門
H71H-16C H71H-25C	50CrVA	25	QT400-15
H71W-25C H71W-40C	1Cr18Ni9	1Cr13	2Cr13
H71W-25P H71W-40P	1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti

【主要技術參數 】

型號	公稱壓力	試驗壓力		工作溫度	適用溫度
		殼體	密封
H71H-16C	1.6	2.4	1.76	≤235℃	水、蒸氣、油品等
H71H-25C	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸氣
